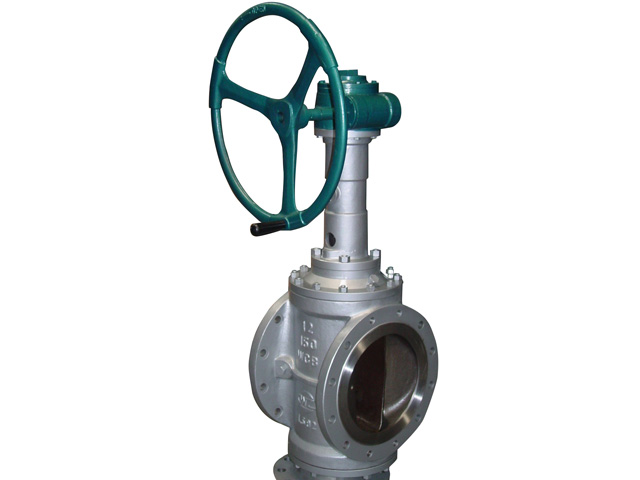

Особые клапаны : Клапан с двойным уплотнением

АСНОЎНЫЯ ХАРАКТАРЫСТЫКІ:

Усиленные седла затвора сферической формы, также называемый комбинированным шаром, который состоит из трех блоков: центральный конус и два диска под уклоном 5° с двух сторон, каждый со своей позиции плотно прилегает к корпусу. Шпиндель в центре клапана соединен с колесом, который ходит строго по проточенной части корпуса и направляет затвор.



Особенности конструкции:

Дизайн конструкции: API 6D､GB/T 12224

Во время закрытия никаких трений между затвором и корпусом не возникает.

Такой клапан имеет большую проходную способность и хорошую герметичность

Герметичность седла в соприкосновении корпуса и затвора можно  усилить дополнительной наплавкой или напылением высокопрочных и антикоррозийных сплавов

Усилие на закрытие и открытие в меньше, чем у задвижки на 1/2 - 1/3, а время на открытие и закрытие меньше на 1/5 to 1/10 соответственно.



Варианты исполнений:

Материал Корпуса: сталь, нержавеющая сталь, другие конструкционны сплавы

Номинальный диаметр: 2"~32"(DN50~DN800)

Номинальное давление: Class150~600(PN16~PN100)

Присоединение: фланцевое RF, RTJ

Рабочая температура: :-46℃~560℃

Управление: ручка, редуктор, электропривод и др.
